AMT goes Quasi-Koax

[fosti]

Was wird das?



Der TMT:

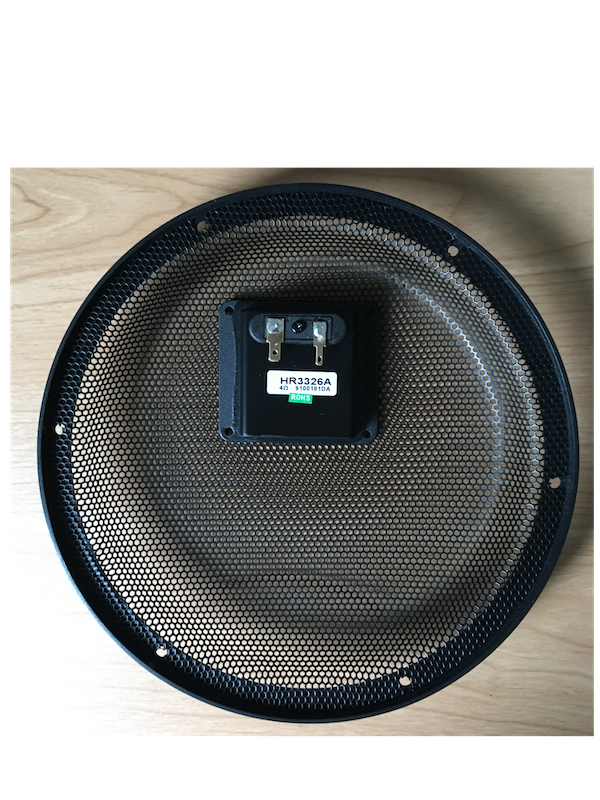

Der AMT wir natürlich wie auf dem ersten Bild von hinten am Gitter montiert:



Fostex F200A + Harwood AM20

[dy1026u]

Cooles Projekt

[Franky]

Ich schleppe ja meine Altlast Triax zum Frickelfest damit die endlich fertig wird.

https://www.diy-hifi-forum.eu/forum/...l=1#post272518

Bin da guter Dinge

[Dazydee]

Yo, der Bastelei schaue ich gerne beim Entstehen zu m (°I°) m

[fosti]

Befeuert wird das Ganze von einem https://www.hypex.nl/product/fusionamp-fa253/157 pro Seite......wobei der TMT mit 250W reichlich versorgt sein sollte...würde lieber +100W in den Tiefton schicken.....aber man kann nicht alles haben.

Subs sind ja die:


Die Subs bleiben, die RL906 sollen gegen die F200A + AM20 getauscht werden.

EDIT: In der Mitte bleibt die ausgelagerte ME25 mit Originalweiche als passiver Center.

EDIT2: Rears sind derzeit kleine Magnat Alu Sats:



...werden aber wohl noch gegen diese getauscht:

https://www.pan-acoustics.de/produkt...peaker/p-01-pi

[malte]

Für den Center wäre so ne Schubladen Schubladenblende ja schöner gewesen...

[fosti]

Moin Malte,

werden dieselben Fronten wie fürr die F200A+AM20:

[Sepp]

Bin gespannt wie das weiter geht, die geplante Kombi ist schon interessant - abseits von Mainstream.
Aber der MDF Style um den Center , da gibt es doch bestimmt eine passende Folie
Habe ich letztens mal benutzt, funktioniert sehr gut. Die heutigen Folien sind meilenweit weg vom Dc-Fix.

Grüße Dirk

da war ich wohl zu langsam ...

[fosti]

Moin Dirk

Ja und auch zum überteuerten F200A gibt es günstigere Alternativen, aber er ist nun mal da:

https://products.peerless-audio.com/transducer/78

oder:

https://www.monacor.de/produkte/comp...is-/sph-220hq/

oder...oder..oder...

[fosti]

So die Harwoods sind im 8" Scan Speak Gitter vertaut:



....leider wurden die Gitter etwas schräg gestanzt.....aber so what....

[fosti]

Für den Center wäre so ne Schubladen Schubladenblende ja schöner gewesen...

Sieht jetzt so aus:

[fosti]

Die Gitter passen nicht ganz über die F200A......SPH-220HQ lieferbar in 16 Wochen......na dann...echte Lieferkrise....nicht nur bei ICs.....

[Franky]

Ja, es gibt Probleme ohne Ende. Paragon hat LPG vor einigen Jahren gekauft und die Produktion in ein ehemaliges Dual Werk verlegt. Die bekommen da keine neuen Mitarbeiter und liefern seit einem Jahr nix mehr aus. Es ist ein Trauerspiel sondergleichen. Wir sind dabei Ersatz zu suchen - wahrscheinlich bei den gleichen Quellen wie vorher.

In China werden aktuell wieder große Gebiete in Lockdown genommen. Das Drama geht weiter.

[capslock]

Hat das Gitter nicht Resonanzen, insbesondere, wenn jetzt zusätzliche Masse und "Luftwiderstand" dranhängt?

[4711Catweasle]

Moin,

Hat das Gitter nicht Resonanzen, insbesondere, wenn jetzt zusätzliche Masse und "Luftwiderstand" dranhängt?

da könnte Christoph bestimmt was fundiertes zu sagen.
https://www.diy-hifi-forum.eu/forum/album.php?albumid=247

Edith meint das sie eine ähnliche Idee im Schrank liegen hat.....ggf mit XT HT.

[fosti]

Hat das Gitter nicht Resonanzen, insbesondere, wenn jetzt zusätzliche Masse und "Luftwiderstand" dranhängt?

In Wellenlängen gedacht für den HT nein......und klar, vom TMT darf das Gitter nicht angeregt werden. Wird ordentlich entgekoppelt und/oder gekoppelt.

[BiGKahuunaBob]

Hat das Gitter nicht Resonanzen, insbesondere, wenn jetzt zusätzliche Masse und "Luftwiderstand" dranhängt?

Der Konustöner "sieht" eine Art Phaseplug, mit allem damit verbundenen (auch negativen) Effekten. Gleichzeitig hat der Hochtöner keine Schallwand, was das Abstrahlverhalten (ver)formt.

Was ist denn das Ziel dieser Bauweise hier?
Echte Koax-Konstruktionen haben ja eher Vorteile bei der Nahfeldabhöre (hier der Fall?), ansonsten sind bei ausreichend niedriger Trennung die Schallzentren auch nicht mehr räumlich separat rauszuhören...

[fosti]

Der Konustöner "sieht" eine Art Phaseplug, mit allem damit verbundenen (auch negativen) Effekten. ..

Na dann dürfte es ja keine Kalotten mit Gitter geben, es sei denn, sie wurden bei der Konstruktion mit berücksichtigt.....

......Gleichzeitig hat der Hochtöner keine Schallwand, was das Abstrahlverhalten (ver)formt.........

So isses! Siehe MEG oder Visaton WHy oder.......

.....
Was ist denn das Ziel dieser Bauweise hier?...

Gerichtetes HF Abstrahlverhalten ohne WG.

.....
Echte Koax-Konstruktionen haben ja eher Vorteile bei der Nahfeldabhöre (hier der Fall?), ansonsten sind bei ausreichend niedriger Trennung die Schallzentren auch nicht mehr räumlich separat rauszuhören...

Echte Koaxe haben ihre Vor- und Nachteile.....Quasi-Koaxe auch....

[BiGKahuunaBob]

Na dann dürfte es ja keine Kalotten mit Gitter geben, es sei denn, sie wurden bei der Konstruktion mit berücksichtigt.....

Ich meinte damit nicht das Gitter, sondern die "Verschattung" durch den HF Treiber. Das Gitter selbst ist nicht relevant.

Gerichtetes HF Abstrahlverhalten ohne WG.

Warum kein WG? Er hätte in der nicht-nahfeldabhöre weniger Nachteile.

[fosti]

........
Warum kein WG? Er hätte in der nicht-nahfeldabhöre weniger Nachteile.

Keine Panik, ein Paar H1149 samt WG148 liegen parat....
