Scamo 15

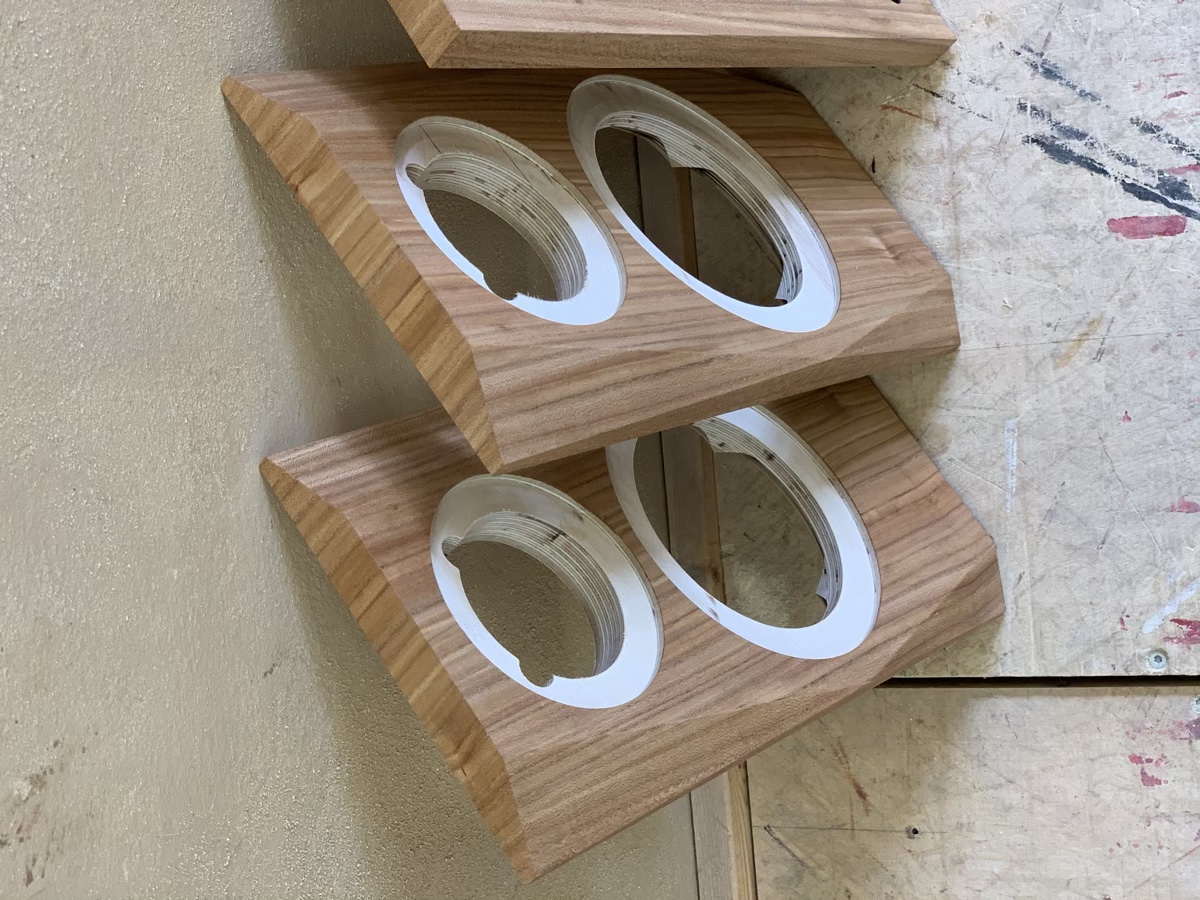

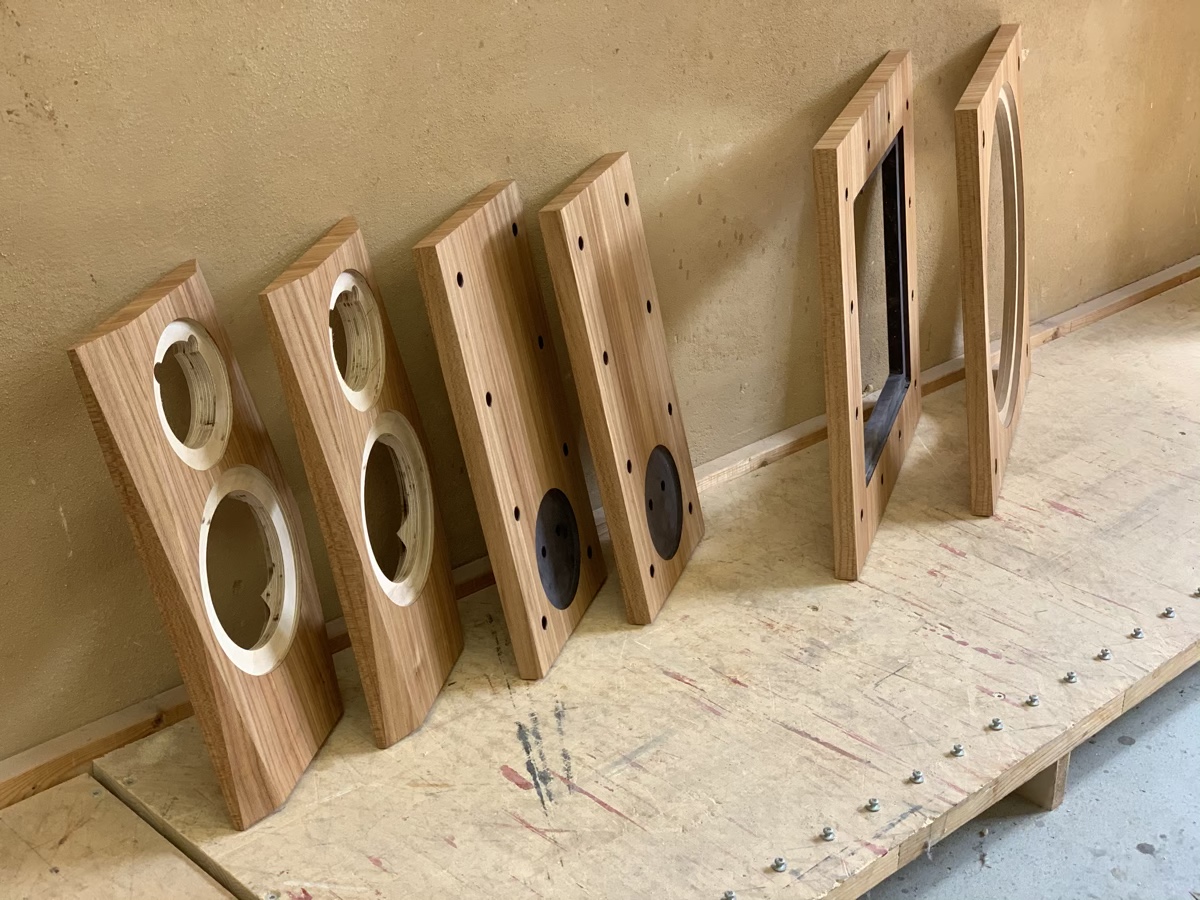

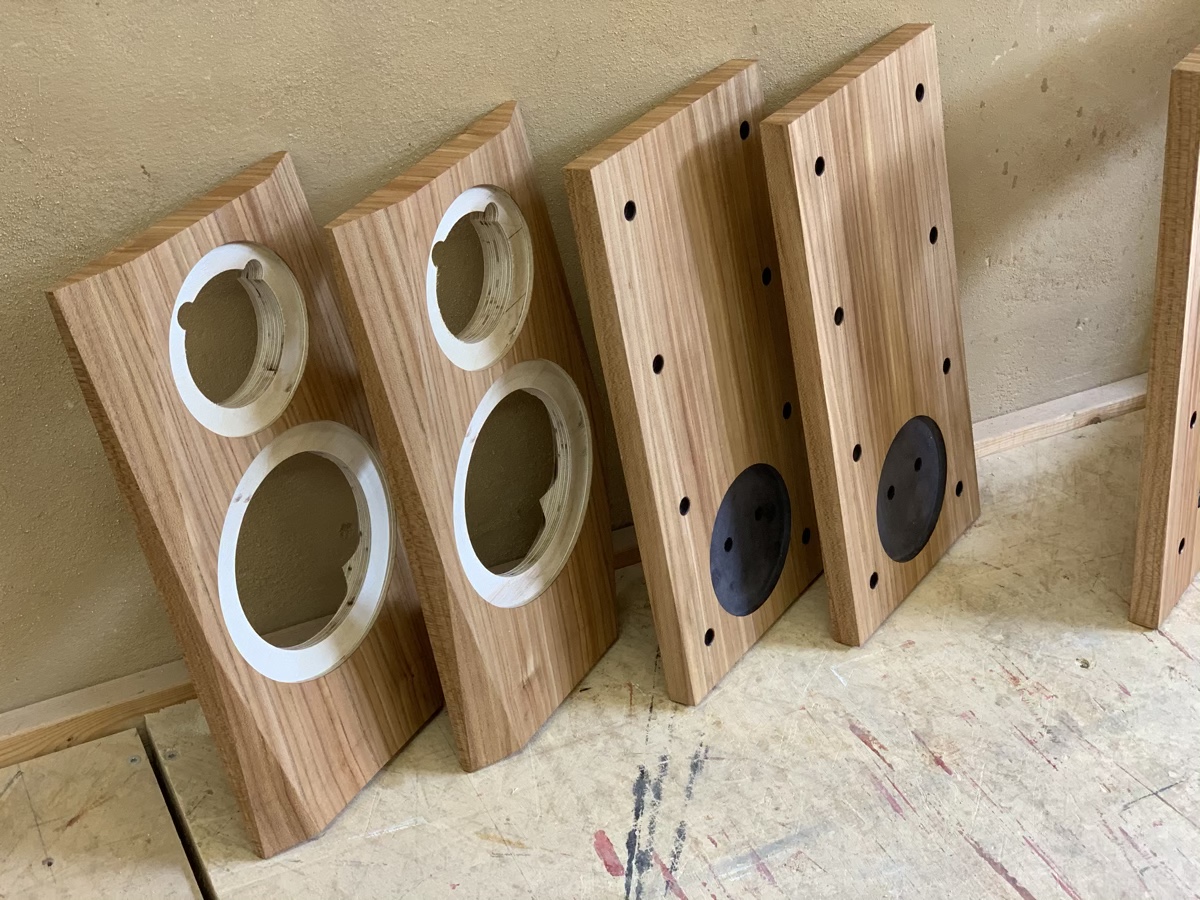

Gestern gab's Öl...

Anhang 56343
Anhang 56345
Anhang 56346
Anhang 56342



Besten Gruß
Mathias

Sooo.

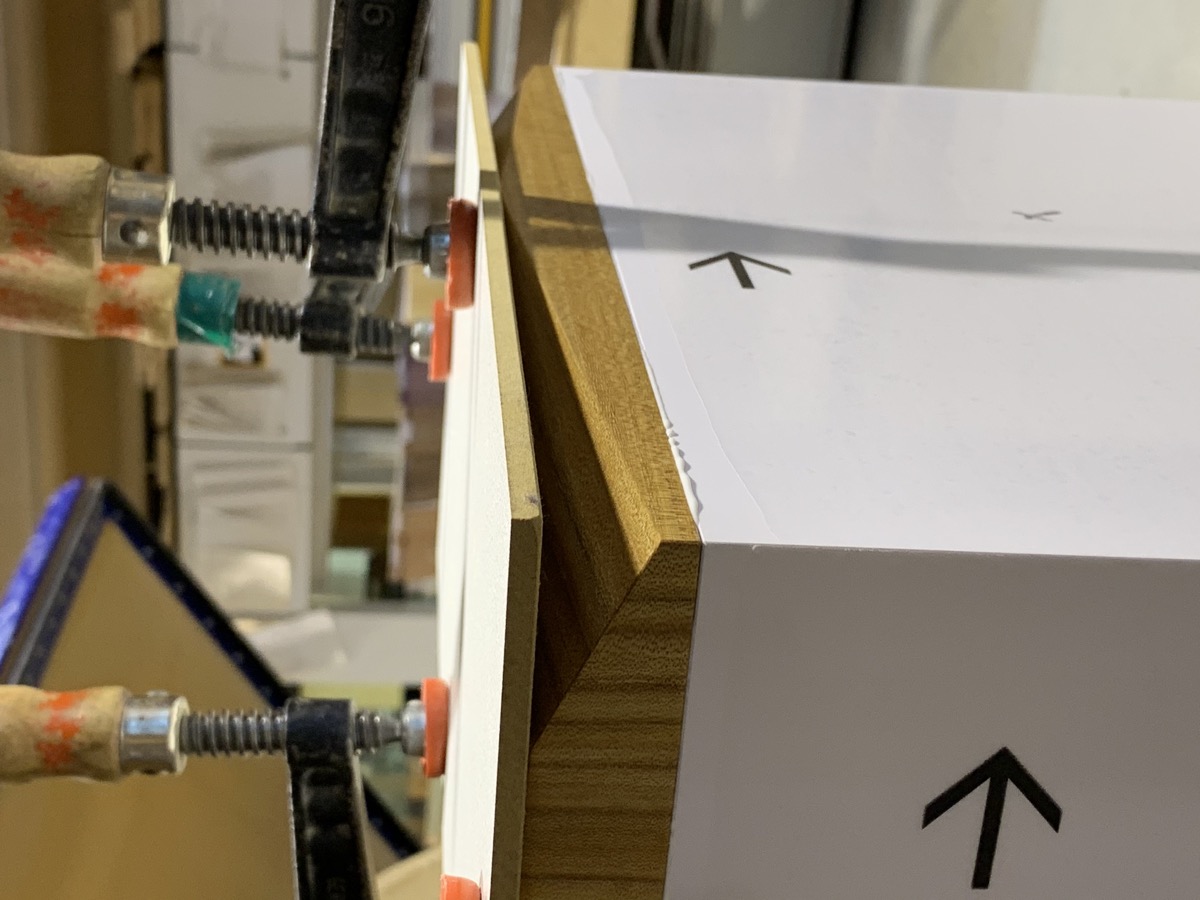

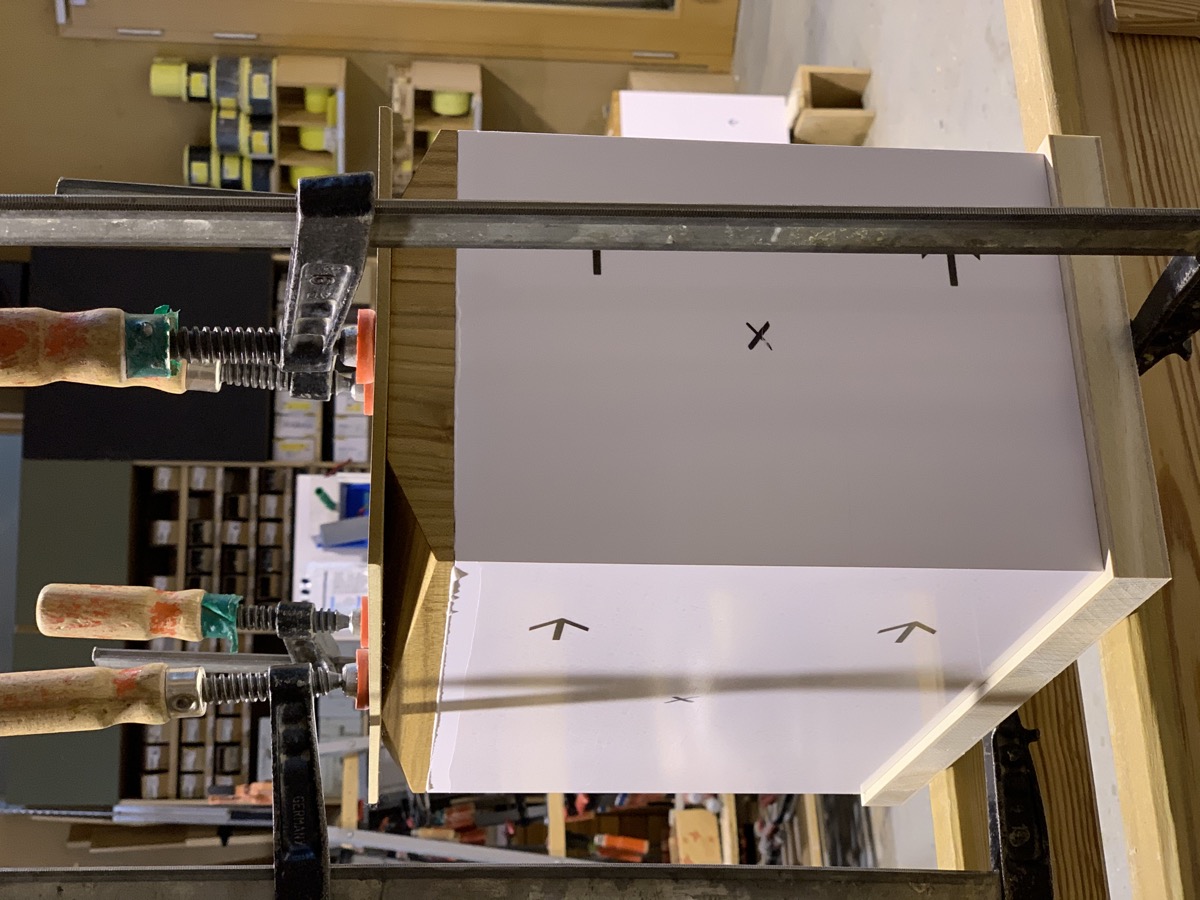

Heute Hochzeit...

Anhang 56410
Anhang 56411

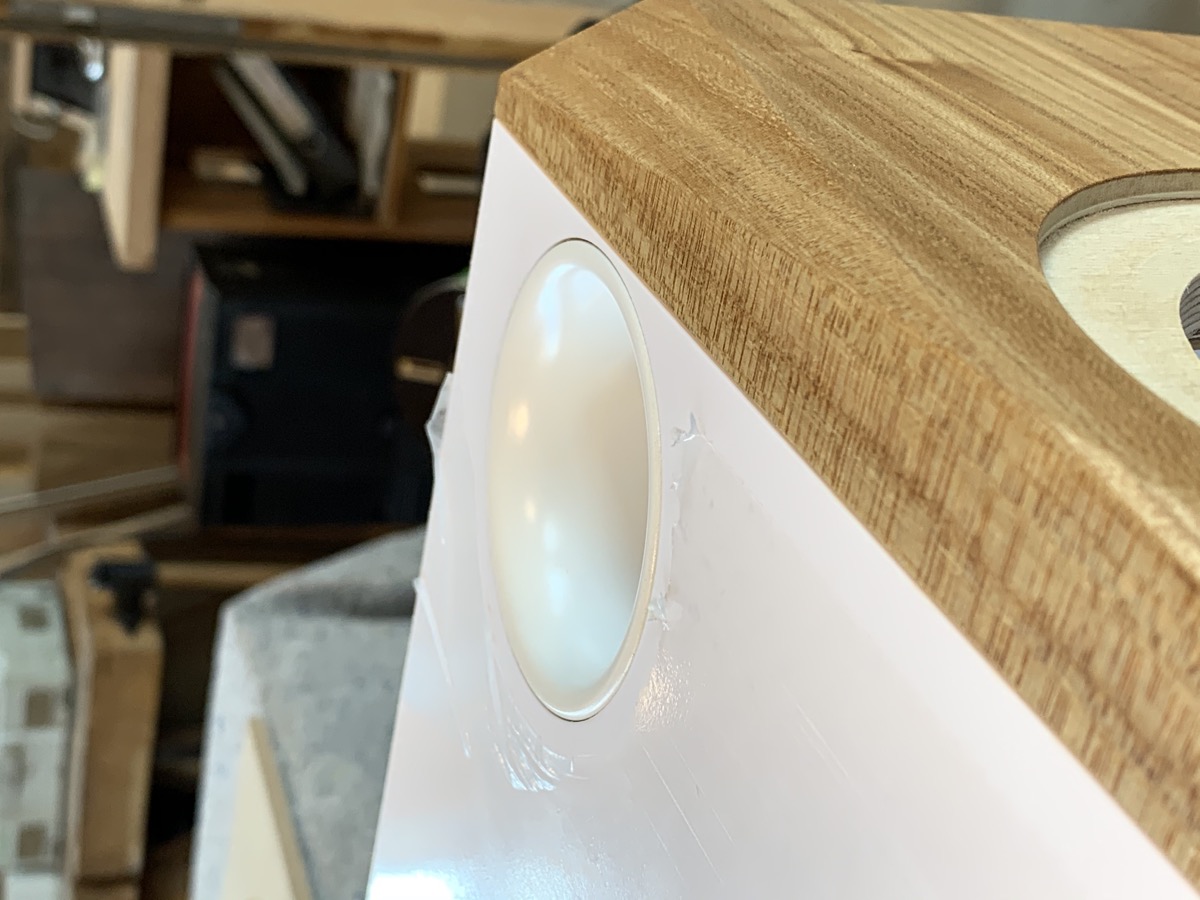

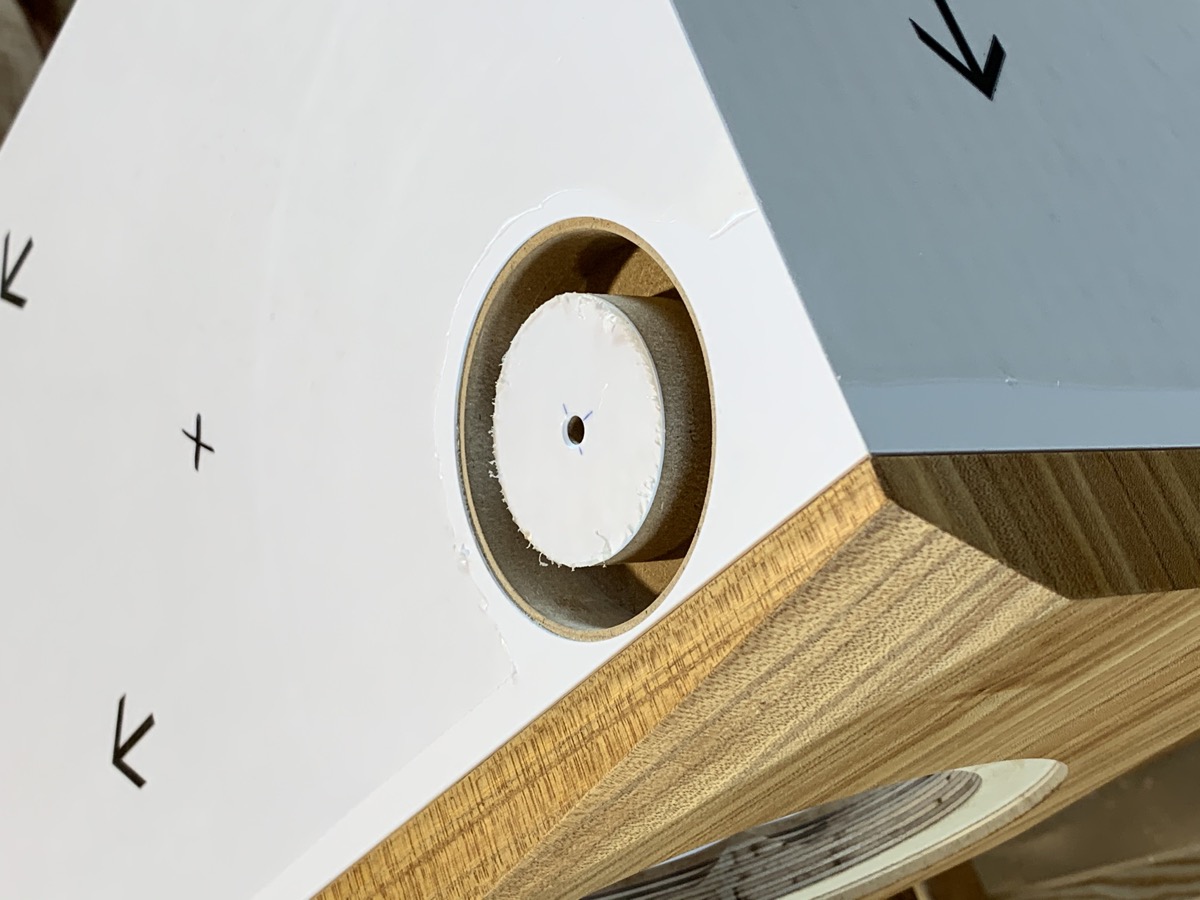

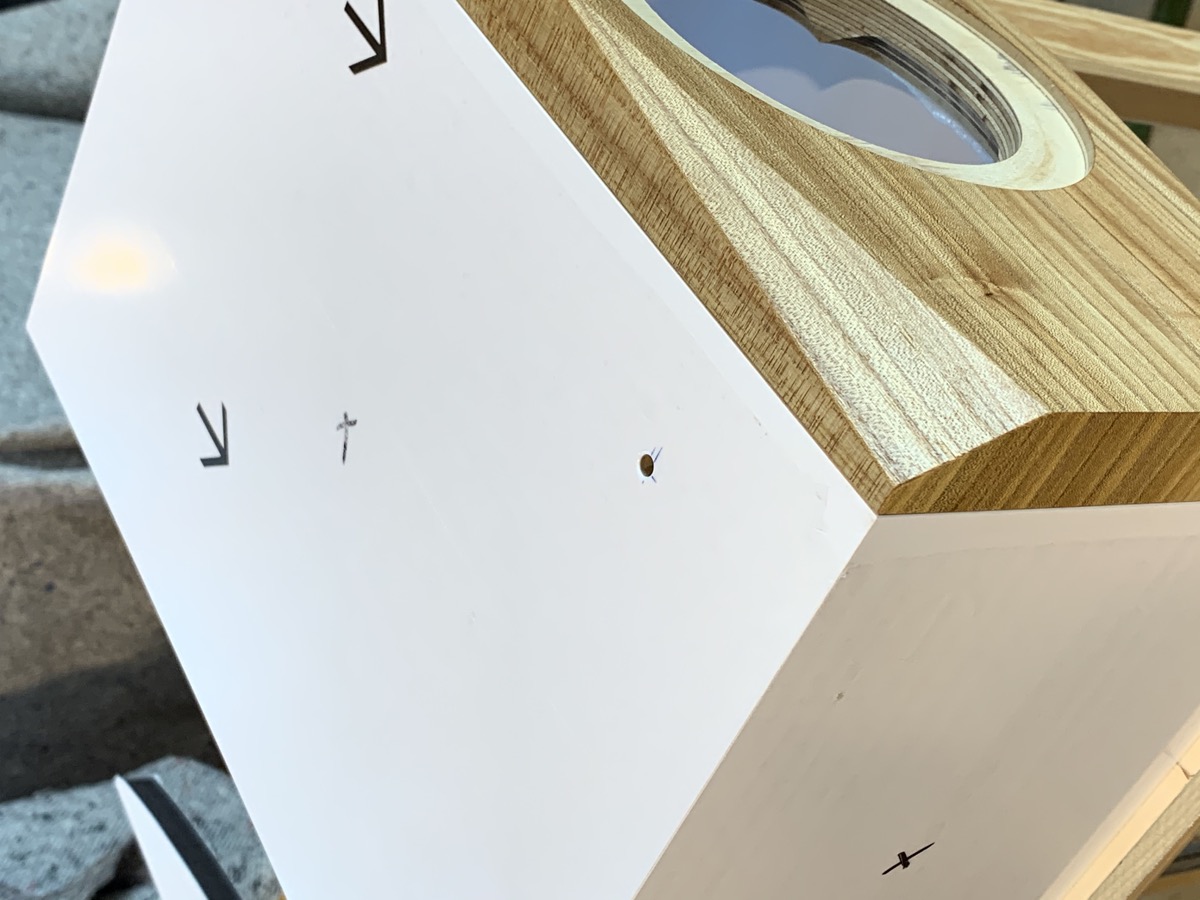

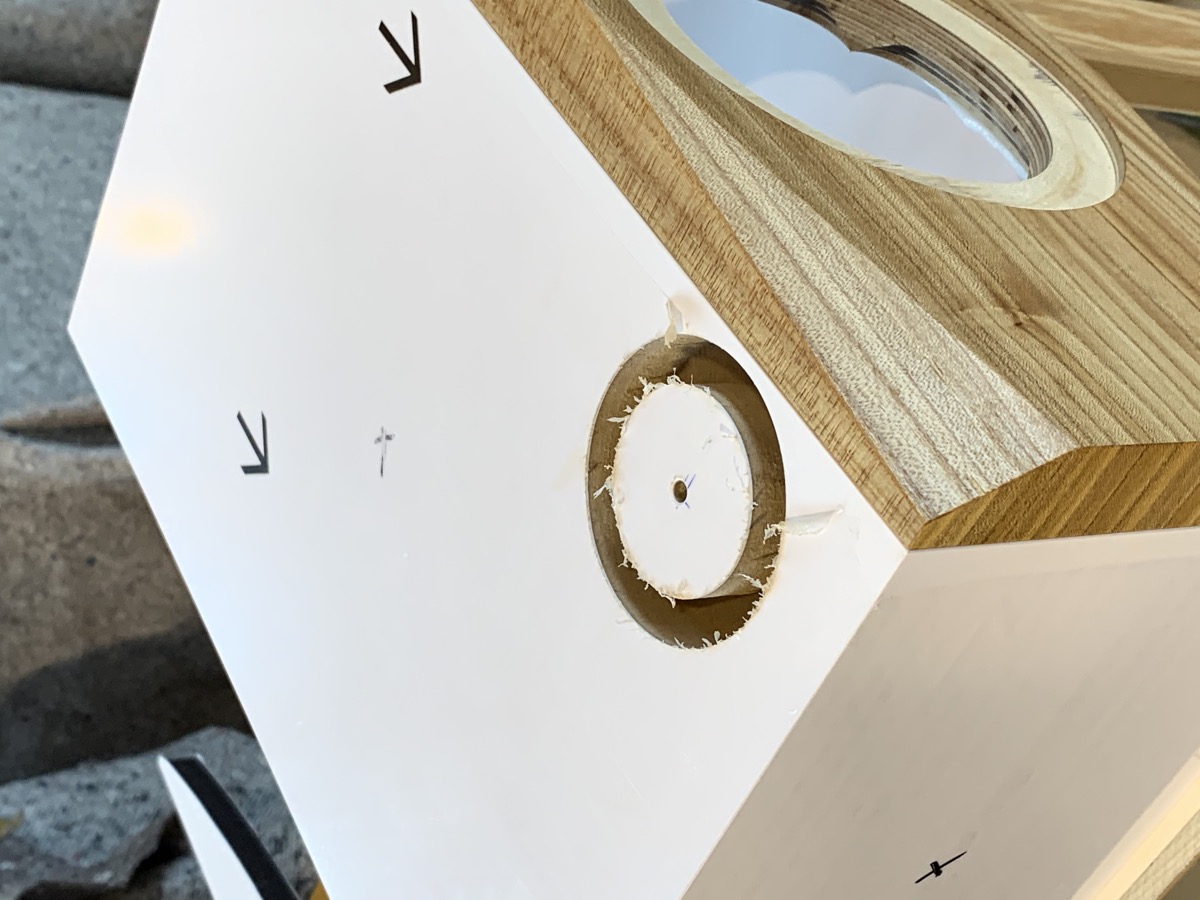

Letzter Bearbeitungsschritt - Ausfräsungen für's BR... .

Anhang 56412
Anhang 56413
Anhang 56414

Passt.

Anhang 56416


Besten Gruß
Mathias

Hallo.

Mal weiter den Fortschritt zeigen... .


Ständer gebaut

https://i.ibb.co/Hd44RSn/IMG-5726.jpg

Integrierte Kabelführung

https://i.ibb.co/2gv02j6/IMG-5740.jpg

Abgedichtet

https://i.ibb.co/GWb9x2p/IMG-5741.jpg

Die Ständer werden später noch mit Quarzsand befüllt...

https://i.ibb.co/QXBPQxS/IMG-5742.jpg

Zur Befüllung wird dann die obere Patte abgeschraubt.

https://i.ibb.co/6YK5wZm/IMG-5743.jpg


Kabelschuhe angelötet

https://i.ibb.co/Yhj3V3m/IMG-5861.jpg

Weichen auf den Rückwänden verschraubt

https://i.ibb.co/PNNRNXM/IMG-5930.jpg

Mit Edelstahlschrauben und Abstandshülsen aus Kunststoff

https://i.ibb.co/sjJY6dc/IMG-5931.jpg
https://i.ibb.co/SdV68q6/IMG-5932.jpg
https://i.ibb.co/DYM83qW/IMG-5933.jpg
https://i.ibb.co/5F0r2fy/IMG-5935.jpg
https://i.ibb.co/vZTpd9C/IMG-5936.jpg

Kabelschuhe für den Terminalanschluß verlöten...

https://i.ibb.co/8xrVSfm/547-F1-AE6-...B1-B4058-B.jpg
https://i.ibb.co/dDVXQqq/IMG-6067.jpg
https://i.ibb.co/L6b76YY/IMG-6069.jpg
https://i.ibb.co/Bn2ZG3m/IMG-6068.jpg
https://i.ibb.co/y6wGpZk/IMG-6061.jpg
https://i.ibb.co/GVDCnkP/IMG-6066.jpg

Terminals eingeschraubt

https://i.ibb.co/yyp6KXh/IMG-6070.jpg
https://i.ibb.co/h7B6VG8/IMG-6071.jpg
https://i.ibb.co/GM17WCT/IMG-6073.jpg


Besten Gruß
Mathias

Sorry, falls es nicht schon vorher irgendwo stand: was ist das für ein Terminal?

Viele Grüße,
Michael

Zitat:

---

Zitat von Azrael

Sorry, falls es nicht schon vorher irgendwo stand: was ist das für ein Terminal?

Viele Grüße,
Michael

---

Steht doch direkt auf dem Terminal...von ehighend!

Zitat:

---

Zitat von Azrael

Sorry, falls es nicht schon vorher irgendwo stand: was ist das für ein Terminal?

Viele Grüße,
Michael

---

Bitteschön:

https://ehighend.de/shop/terminal-ja...arz-p-726.html


Besten Gruß
Mathias

Mühsam ernährt sich das Eichhörnchen... .

Mal wieder etwas Zeit gefunden weiter zu machen :rolleyes:


Anpassungen am Bondum 800:

https://i.ibb.co/L8X9T3B/IMG-6144.jpg

Im Bereich des Tieftöner

https://i.ibb.co/TH77QhP/IMG-6145.jpg
https://i.ibb.co/5MTmGjm/IMG-6147.jpg
https://i.ibb.co/kh4nv8p/IMG-6149.jpg
https://i.ibb.co/B6JR21t/IMG-6150.jpg
https://i.ibb.co/JsZVBgM/IMG-6151.jpg

Im Bereich des Baßreflexrohr

https://i.ibb.co/6NFHrPc/IMG-6153.jpg

Angepasstes (inneres) Baßreflexrohr

https://i.ibb.co/gPVJHwL/IMG-6154.jpg
https://i.ibb.co/tZtgz15/IMG-6155.jpg
https://i.ibb.co/jJd4ysh/IMG-6156.jpg
https://i.ibb.co/f8Tw81X/IMG-6157.jpg
https://i.ibb.co/dfmCWqB/IMG-6158.jpg
https://i.ibb.co/wSvxjWv/IMG-6152.jpg

Bohrungen für die Chassisschrauben

https://i.ibb.co/TtxCR8w/IMG-6163.jpg
https://i.ibb.co/jhHBW05/IMG-6164.jpg

...mit eingesetztem, angepasstem Bondum...

https://i.ibb.co/W5QdZZv/IMG-6165.jpg
https://i.ibb.co/m5hjrzy/IMG-6166.jpg
https://i.ibb.co/RbcyFdM/IMG-6167.jpg
https://i.ibb.co/M6VQtcm/IMG-6170.jpg

Chassis eingeschraubt...

https://i.ibb.co/Y3Wrz6c/IMG-6172.jpg
https://i.ibb.co/GTzKqM9/IMG-6173.jpg
https://i.ibb.co/j3ddj1H/IMG-6171.jpg


Stay tuned... .


Beste Grüße
Mathias

hi,

ich finde die handwerkliche umsetzung und detailverliebtheit umwerfend :ok:

dein qualitätsverständnis ist einfach mega :built:

verbesserungstipp (optisch), falls gestattet:

die inbusschrauben des tmt wirken irgendwie leicht störend.

vielleicht diese variante bevorzugen?

https://www.screwsandmore.de/de/sort...xoCfYoQAvD_BwE

bester gruß
-philipp-

Eine wirklich tolle Umsetzung :danke:

@ philipp
Danke für den Link - die Schrauben sind klasse

viele Grüße
Jens

Moin, auch hier - Bewunderung für Deine handwerkliche Umsetzung uneingeschränkt und auf ganzer Linie !!!

Sooo.

Vor einigen Tagen habe ich es geschafft die Scamo's und die Füße/Ständer final fertigzustellen :D

Rückwanddichtung:

https://i.ibb.co/rx4zDBF/IMG-6683.jpg
https://i.ibb.co/0ZDqfKx/IMG-6684.jpg

Verkabelung sichern:

https://i.ibb.co/WGCnQWk/IMG-6685.jpg
https://i.ibb.co/p2C0pBy/IMG-6686.jpg

Bedämpfung:

https://i.ibb.co/WGn0jBZ/IMG-6687.jpg
https://i.ibb.co/sv68K13/IMG-6688.jpg
https://i.ibb.co/wQRK5wD/IMG-6689.jpg

Bassreflexrohre eingesetzt:

https://i.ibb.co/XxghLXk/IMG-6690.jpg
https://i.ibb.co/JFPjjdW/IMG-6692.jpg

Füße beschweren:

https://i.ibb.co/b21t0ZR/IMG-6693.jpg
https://i.ibb.co/47sLbf7/IMG-6696.jpg
https://i.ibb.co/z6GgFSS/IMG-6697.jpg
https://i.ibb.co/cTHKqqS/IMG-6698.jpg
https://i.ibb.co/Nr0YMBR/IMG-6700.jpg
https://i.ibb.co/GM5jfg3/IMG-6701.jpg

Grundplatte für die Scamo's:

https://i.ibb.co/2ZTsBFz/IMG-6702.jpg

Verkabelt:

https://i.ibb.co/tMQFVbq/IMG-6703.jpg

In der langen Zeit der letzten Wochen, habe ich 'nebenbei' noch ein neues Hifi-Möbel gebaut.

Bilder von den Speakern und dem Möbel folgen noch heute Abend.

:D


Stay tuned... .


Gruß
Mathias

Erstmal noch eins vorab:

https://i.ibb.co/1mwsPxj/DSCF1263.jpg

WOW! Geniale Umsetzung :prost:

Schöne Arbeit !

Incl. Ständer quasi in einem durch....
:prost:

Zitat:

---

Zitat von valespa46

In der langen Zeit der letzten Wochen, habe ich 'nebenbei' noch ein neues Hifi-Möbel gebaut.

Bilder von den Speakern und dem Möbel folgen noch heute Abend.

:D


Stay tuned... .

---

Jetzt ist es soweit... .

https://i.ibb.co/pnwny3V/DSCF1228.jpg

https://i.ibb.co/MZJyFHr/DSCF1230.jpg

https://i.ibb.co/XXc8ZW6/DSCF1232.jpg

https://i.ibb.co/x8qpbNN/DSCF1234.jpg

https://i.ibb.co/zZmWZTR/DSCF1236.jpg

https://i.ibb.co/S66DbrZ/DSCF1237.jpg

https://i.ibb.co/MVN3NJr/DSCF1239.jpg

https://i.ibb.co/vLT90gL/DSCF1240.jpg

https://i.ibb.co/m0RC5Qw/DSCF1243.jpg

https://i.ibb.co/pRthKLz/DSCF1248.jpg

Glasabdeckung Dreher:

https://i.ibb.co/fvXbYjz/DSCF1250.jpg

https://i.ibb.co/S7Pr3sF/DSCF1251.jpg

Selbst entwickelte Führung:

https://i.ibb.co/d2zCnQL/DSCF1252.jpg

https://i.ibb.co/swYsnW0/DSCF1253.jpg

https://i.ibb.co/vcfQhy4/DSCF1254.jpg

https://i.ibb.co/9YR8p8h/DSCF1255.jpg

https://i.ibb.co/Bwq2kqp/DSCF1256.jpg

https://i.ibb.co/2hsbt5q/DSCF1257.jpg

https://i.ibb.co/7Sv1f7m/DSCF1258.jpg

https://i.ibb.co/cCjyRDX/DSCF1259.jpg

https://i.ibb.co/84bVJ7r/DSCF1261.jpg

Fußdetails:

https://i.ibb.co/H7QndQt/DSCF1262.jpg

https://i.ibb.co/27CjRmH/DSCF1265.jpg

Im dunkeln gehts auch :D :

https://i.ibb.co/Dbkwd52/DSCF1272.jpg
https://i.ibb.co/CmQM8S1/DSCF1273.jpg

https://i.ibb.co/1mwsPxj/DSCF1263.jpg


Gruß
Mathias

Alles sehr stimmig, gefällt mir sehr gut. :ok:

Wirklich tolle Arbeit und ein überaus stimmiges Gesamtkonzept. Beide Daumen hoch!

moin

schließe mich vollumfänglich an: sieht irgendwie alles sehr hochwertig aus - mein kompliment :built:
