Adapter für FreeDSP-Expansion (X102) / Schaltnetzteil Filter

So,

alles ist unterwegs .... Doku mache ich die Tage und stelle sie online.

Zitat:

---

Zitat von cw

So,

alles ist unterwegs .... Doku mache ich die Tage und stelle sie online.

---

Wollte nur Rückmeldung geben, dass der Umschlag angekommen ist. Leider bin nicht Zuhause und die kommenden Wochen auch noch zu sehr eingespannt. Aber zumindest kann ich dann bald direkt weiter meine DSP-Endstufe und meine Lautsprecher fertig stellen. :-) Ich bin jedenfalls sehr auf das Gesamtergebnis gespannt.

Ehe ich es vergesse, .... bei den Spule auf den Punkt achten und mit der Platine überein verbauen. Ich konnte kein Unterschied messen, aber es gab halt den Hinweis zur besseren Filterwirkung.

Zu voreilig, war ein anderes kleines Paket :rolleyes:

Hallo Carsten,

mein Päckchen ist da, sieht super aus.

Danke nochmal für Deine Mühe.

Grüße Ralf

Hallo Carsten,

Mein Päckchen ist auch gekommen.
Auch von mir vielen Dank für Deine Mühe.


Gruß
Artur

Servus Carsten,

mein Päckchen ist auch angekommen.

Das ist aber mal sehr gut verpackt!

DANKE für deine Mühe.

:thumbup:

Gruss Heinz

Hi Carsten,

wollte mich noch bedanken für deine Mühen. Hab's jetzt endlich geschafft, die kleinen Teile zu löten und mein Aurora umzubauen. Denke ich hab mich gar nicht mal so dumm angestellt bei meinem ersten SMD-Lötversuch: bis jetzt funktioniert's :-)

Vielen Dank!

Moin,

aus einer kleinen "Sammel / Nachbestellung" sind noch zwei Expander Sets über, bei Interesse .... ;-)
Kosten leider etwas mehr als bei der großen Sammelbestellung, als Set mit allen Bauteilen => 6,50€ + 2€ Versand (Polsterumschlag / kein Tracking in D ohne Inseln).

Anhang 62267

Eine Frage zum Schaltnetzteilfilter: Dieser filtert ja nur positive Spannungen. Was ist, wenn ich diesen für negative Spannungen benutzen will? Prinzipiell müsste ich nur nur die Elkos (C1 + C2) und die Diode (D1) von den kontakten her umdrehen, also anders anschließen als auf dem Silk Screen abgebildet, oder? Oder ist diese Schaltung überhaupt nicht für negative Spannungen ausgelegt?

EDIT: Ja, meine Vermutung ist korrekt: https://www.diyaudio.com/forums/anal...ml#post6591222

@cw: Btw... Wie lautet eigentlich dein GitHub Profil?

Moin,

ein Expansion Board Set wäre noch zu haben.
Kosten als Set mit allen Bauteilen => 6,50€ + 2€ Versand (Polsterumschlag / kein Tracking / keine Verfolgung in D ohne Inseln).

SNT Filterplatinen sind aus einer anderen Sammelbestellung noch zu haben
Kosten => 1,50€ pro Stück + 2€ Versand (Polsterumschlag / kein Tracking / keine Verfolgung in D ohne Inseln).

Anhang 66214

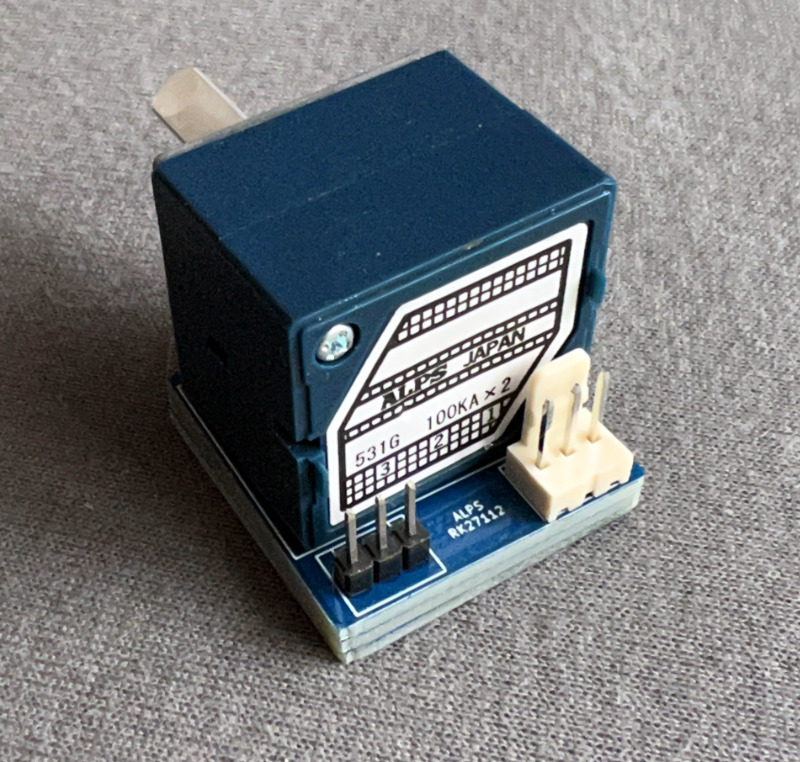

Sollte jmd für ALPS RK27 Poti so etwas suchen .... :cool:
Kosten => 1,50€ pro Stück + 2€ Versand (Polsterumschlag / kein Tracking / keine Verfolgung in D ohne Inseln).

Anhang 66215 Anhang 66216
Drei Boards nur damit es nicht kippt fürs Foto :rolleyes:




Expansion Board Set ist weg!

Kann mir jemand den Sinn des 0,04 Ohm Widerstandes im Schaltnetzteil Filter erklären?

Schaltbild:
https://www.diyaudio.com/community/a...va-png.842331/

Ich würde mir das Teil gerne bauen, finde aber keinen lieferfähigen Händler für den Strommesswiderstand.

Tom

Habe die Erklärung im Original Thread gefunden:
The circuit presented in post #1 of this thread has more than one resonance, and the resonant frequencies are several decades apart. Therefore the circuit includes more than one component whose only job is to pacify & tame ("damp") a resonance.

Der Einsatz scheint also sinnvoll zu sein.

Hat jemand eine Idee, wo ich so was bestellen kann?
Bei Reichelt, Mouser und Digikey aktuell nicht. Bei Farnell ist es vorrätig, aber die liefern nicht an Endkunden.

Tom

Bei LCSC (China) gab es mal welche.

Riedon MSR1-0R04F1 passt auch ;-)

Danke.

Der Chinese hat nur SMD an Lager. Die MSR1-0R04F1 hätte ich auch selbst finden können, war aber wohl zu blöd dazu.
Allerdings sind die Versandkosten schon happig und für Versandkostenfrei ist das Volumen deutlich zu gering.

Für weniger als die Digikey Versandkosten gibt es einen kompletten Bausatz:
https://diyaudiostore.com/products/s...ter-p089zb-kit

Incl. Langsamversand unter 20 US$, den werde ich wohl ordern.

Tom

Sollte noch imd Interesse an FIlter(n) + Bauteile haben ... ;-)
Leider nicht mehr so preiswert wie damals aus der Sammelbestellung, 11€ pro Set + Versand.

Anhang 71140
