Standard Die Equinox

Moin,

die Equinox ist ein Projekt das schon länger fertig und auch nicht mehr in meinem Besitz ist.
Ich möchte es hier für den interessierten Bastler vorstellen.


Beteiligte Chassis sind der Sica Z004037 TMT und der Audiopur AMT13M HT.
Die LS habe ich passiv und per DSP entzerrt.

Ich zäume das hier mal von hinten auf und veröffentliche zuerst Bau und Weichenplan.
Meine Entwicklung ist für den privaten nichtkomerziellen Gebrauch freigegeben, gewerbliche Nutzung bedarf ausdrücklich meiner schriftlichen Erlaubnis.



Messungen und Erklärungen etc folgt.
Wer's nicht abwarten kann......ist Alles schon hier im Album:
http://www.diy-hifi-forum.eu/forum/a...p?albumid=1425

LG

Karsten
holly65_MKII ist offline   Mit Zitat antworten
Alt 21.09.2015, 08:14   #2
eltipo
Gast

Beiträge: n/a
Standard

Erster!



Sehr schönes Projekt, ich bin so frei und stöber schon mal...
  Mit Zitat antworten
Alt 21.09.2015, 12:45   #3
holly65_MKII
Erfahrener Benutzer

Registriert seit: 17.08.2015
Ort: Hannover
Beiträge: 410
Standard

Moin,

Zitat:
Zitat von eltipo Beitrag anzeigen
Erster!


dann fangwama an.....zuerst die passive Variante.
Alle Messungen sind nicht Pegelkalibriert !

HT und TMT unbeschaltet in der Box:



Gesamt und Zweige Achse - TMT Nahfeld angefügt und Portmessung (ist separat) auf Freifeld skaliert:

Wasserfall Achse:

BD Achse:

Port geht nach hinten raus:

Gesamt Winkel, in 15 Grad Schritten, bis 90 Grad:

Und das sich daraus ergebende nicht normierte Sonogramm:

Impedanzgang Gesamt - saubere 8 Ohm Box:


Leider verkleinert die Forensoftware trotz funktionierendem Java beim hochladen immer noch meine Bilder.....

grüsse

Karsten
holly65_MKII ist offline   Mit Zitat antworten
Alt 21.09.2015, 12:51   #4
eltipo
Gast

Beiträge: n/a
Standard

Hi Karsten,

Es gibt bald eine neue Soft, ich hoffe, dass das dann Geschichte ist.
Mit Tapatalk sieht das nämlich auch immer doof aus...
Ich dachte erst, du hättest ge-Reckhorn't, aber alles passiv... Herrlich!
Muss mir das Ding mal aus der Nähe ansehen...
  Mit Zitat antworten
Alt 21.09.2015, 12:58   #5
holly65_MKII
Erfahrener Benutzer

Registriert seit: 17.08.2015
Ort: Hannover
Beiträge: 410
Standard

Hi Markus,
Zitat:
Zitat von eltipo Beitrag anzeigen
Es gibt bald eine neue Soft, ich hoffe, dass das dann Geschichte ist.
Mit Tapatalk sieht das nämlich auch immer doof aus...

Ich dachte erst, du hättest ge-Reckhorn't, aber alles passiv... Herrlich!

Muss mir das Ding mal aus der Nähe ansehen...
Klasse.


Habe auch ge-Reckhornt (kuhles Wort ).......kommt im nächsten Post.

Hatte ich irgendwo schon geschrieben - die Fiftyth FAST aktiviere ich auch.
Wenn das passiert ist können wir sehr gern mal ne Session machen.....

LG

Karsten
holly65_MKII ist offline   Mit Zitat antworten
Alt 21.09.2015, 13:23   #6
Olaf_HH
HSG Bremen-Hamburg

Registriert seit: 19.11.2012
Ort: Hamburg
Beiträge: 3.139
Standard

Hi Karsten,
das C parallel zum L im TT zweig dient zur Störunterdrückung?
Wenn ja, was wird entstört ?
__________________
Gruß Olaf

Nächstes Treffen der HSG Bremen-Hamburg:

Aktueller Battle in Planung für 2017: Full Metal Battle
Aktuelles Projekt: Noun MK2

Olaf_HH ist offline   Mit Zitat antworten
Alt 21.09.2015, 13:58   #7
holly65_MKII
Erfahrener Benutzer

Registriert seit: 17.08.2015
Ort: Hannover
Beiträge: 410
Standard

Hi Olaf,

Zitat:
Zitat von Olaf_HH Beitrag anzeigen
das C parallel zum L im TT zweig dient zur Störunterdrückung?
Wenn ja, was wird entstört ?
das parallel C hat eine Mehrfach Funktion.....
.... zusammen mit dem L (richtig dimensioniert) wirkt es auf der Membranresonanz und bekämft diese sehr wirkungsvoll.
Zusammen mit dem 12 dB Tiefpass (richtig dimensioniert) läßt sich eine akustische Filterflanke bis zu 4. Ordnung einstellen.

Beachten muß man das einige TMT "hinter" der Wirkung des C (zu höheren Frequenzen hin) dazu neigen aufzubuckeln.
Dann muß man in Serie zum C noch einen R schalten.
Röhren Amps können (so wurde mir gesagt) mit dieser Schalte ein Problem haben.
-------------------------------------------------------------------------------

Mir ist noch eine wichtige Anmerkung zur passiven Weiche eingefallen:
Die 0,3mH Spule im Hochpass ist aus einer 0,33mH Spule durch abwickeln herzustellen.
Entweder man hat ein LCR Multimeter oder man bestellt die Bauteile bei einem "vernünftigen" Händler der das als Service macht.

Die Weiche ist übrigens ausgelagert und wurde von mir für den neuen Besitzer der LS auf Bi Amping umgerüstet:

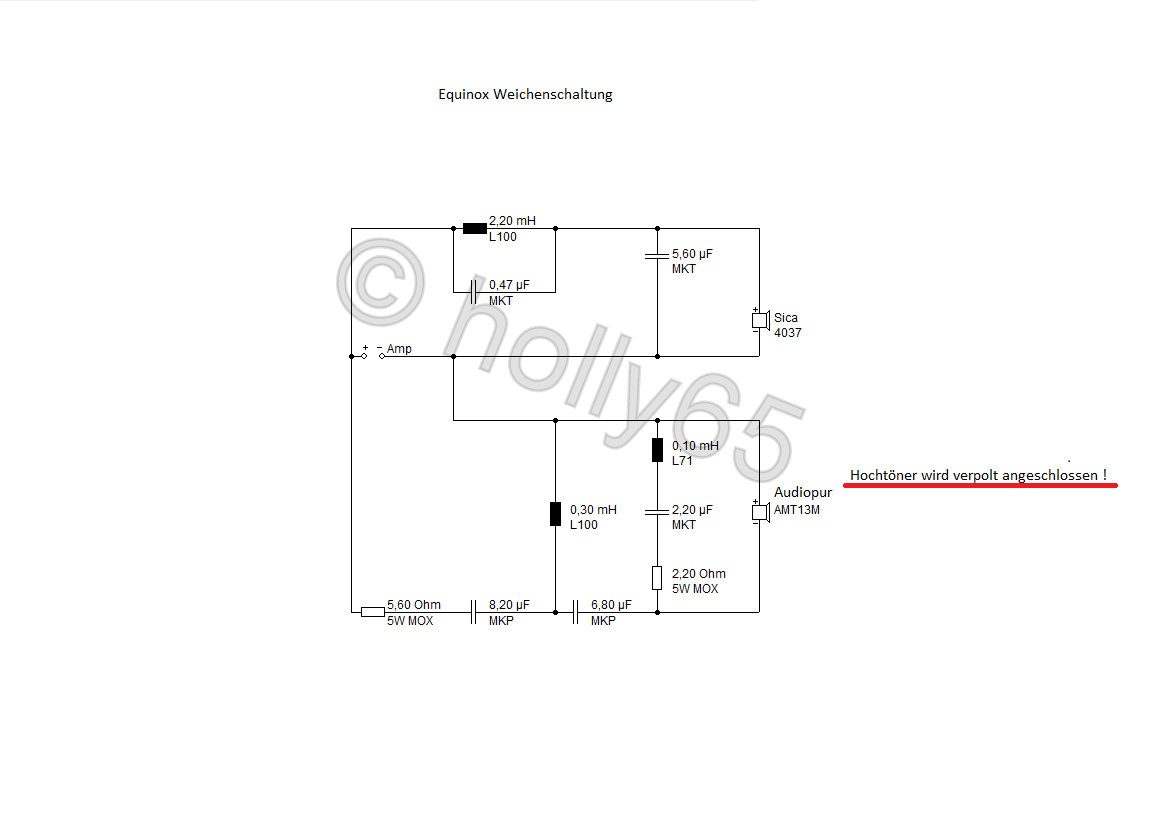

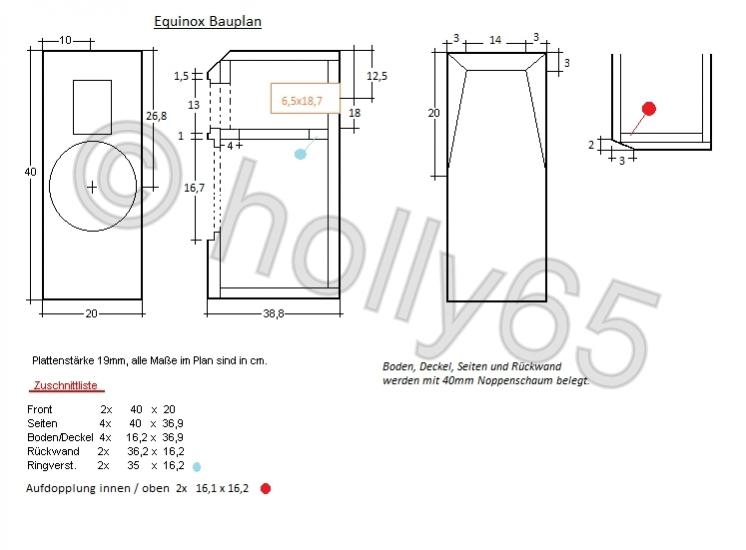

Ich hänge hier auch noch mal Bau und Weichenplan in voller Größe an.
-------------------------------------------------------------------------------------------
